電化學水分析工程系列（數據采集系統、汽水取樣架）

電廠化學水質品質數據采集系統(或稱“工作站”)

一、簡述
    水汽化學監督是保證火電廠安全、經濟運行以及環境保護諸方面的重要環節之一。目前大部分化學監督工作還停留在人工抄表、人工數據處理的狀態，稍有不慎，數據記錄發生錯誤在所難免，再則工人的勞動強度比較大。
    隨著我國電力工業的發展，火電建設中高參數、大容量機組相繼投入運行，并已成為我國電力工業的支柱。傳統的火力發電廠化學監督管理方法和手段已經不能適應高質量運行的需要，為了擺脫這種狀況，大量自動化程度較高的微機監控系統應運而生。
二、系統介紹

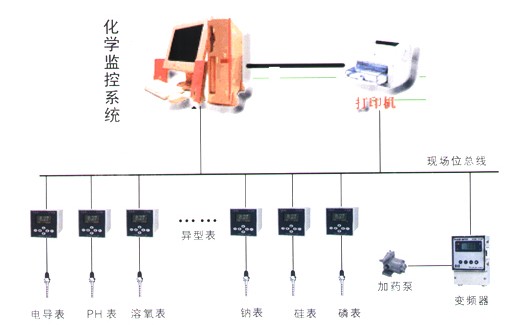

    《無錫市興州儀器儀表有限公司》在100系列儀表通訊方式的設計上不僅充分考慮了目前國內電廠水汽微機系統的實際情況，除了繼續保留傳統的模擬信號(電流)輸出，還增設了數字通訊口，而且克服了傳統的RS232或簡單的RS485通訊接口的不足。直接采用國際先進的Bitbus位總線(Intel公司所開發的工業現場總線)，在現場儀表與監控系統、廠家遠程維護系統之間建立全數字化的雙向通訊(如下圖所示)，實現化學儀表遠程操作、遠程控制和維護，從而產生真正實用、全心概念的電廠水汽質量微機監控系統，還能產生出全數字化的自動加藥系統和全新一代的水處理程控系統，進而與管理網相連，組成全廠或全局的管理信息系統，實現從最高決策層到最低設備層的綜合管理和控制。

    塊網卡就可使100系列儀表通過數字接口直接與微機相連(非100系列表可將電流輸出接到異型表聯接器，通過信號轉換成可直接聯網的數字信號)，而且連接速度達到375K，在微機上可任意讀取或?qū)懭脒@些儀表的所有數據區，而不需要處理任何通訊協議，只要向網卡發出指令即可。所有通訊協議在網卡和儀表之間自動完成，對微機完全透明。而且由于是Intel公司所開發的工業現場總線Bitbus位總線，其通訊的可靠性、傳輸速率、傳輸距離都比RS232、485等有質的飛躍，使用又及其簡便，它將替換目前普遍使用的RS232或RS485，成為儀表的標準通訊接口。
2.1與傳統的監控系統相比系統的主要優點
    1)由于不需要常見的下位機或前端測控儀，所有儀表通過一根雙絞線直接聯網到微機，安裝、調試簡便；
    2)沒有儀表電流輸出所引起的誤差，也沒有下位機或前端測控儀A／D采樣所帶來的誤差，微機得到的數據與儀表上顯示的數據完全一致，沒有任何誤差；

    儀表電流輸出常規為8Bit輸出，誤差較大，如上圖所示。而且當PH值超出89.5輸出上下限范圍時，微機將無法知道具體的數值，加大輸出上下限范圍時又將加大誤差。數字聯網則完美地解決了以上問題。
    1)微機可直接超控聯接的儀表，可以設置儀表中的參數、電極的參數，修改報警上限和報警下限，讀取儀表中數字記錄儀保存的歷史數據等一系列工作；
    2)通過一根雙絞線串聯儀表入網，使多機組、長距離的監控系統在電纜及安裝、鋪設上都節省了較大的開支，減小了故障概率，方便了系統日后的維護；
    3)由于省去了下位機或前端監控儀而使用了Intel公司穩定可靠的位總線技術直接聯網，沒有廠家自定義的通訊協議,系統通訊具有較好的穩定性和抗現場干擾的能力，系統軟件工作簡潔可靠。
2.2系統特點
    1)具有簡潔直觀的中文人機界面，操作簡便；
    2)數據的存儲采用標準SQL數據庫操作語言，可直接把數據存儲到局域網的數據庫服務器上，便于數據在企業網中共享；
    3)具有較好的多級用戶驗證機制，保證系統安全運行；
    4)由于儀表中有數字記錄儀功能，所以即使微機關機，也不會影響歷史數據的存儲；
    5)使用微機操作界面直接對儀表進行設置、維護。
2.3監控軟件特點
    1)實時反映每臺儀表的數值、報警狀態；
    2)定期讀取儀表中保存的歷史數據，并繪成歷史曲線；
    3)多種實時數據顯示方式，實時讀取每臺儀表數值并畫出實時趨勢曲線；
    4)可實時顯示儀表中各種參數，可實時修改及調整儀表中的參數(如高低報警、電極常數、斜率、EO等)；
    5)自動輸出各種報表，如班報表、日報表、季報表等；
    6)可打印輸出聯網的各儀表中的參數報表；
    7)歷史曲線、歷史數據查詢、打印；
    8)系統維護功能(設置用戶、用戶組，口令修改等)；
    9)實時數據及歷史數據可直接存入局域網上的大型數據庫服務器中，網上其他電腦用戶可通過服務器中的網頁直接瀏覽儀表數據及參數，無需在每臺用戶電腦中安裝軟件。
