SFD-1002、SFD-1002J型電動操作器
|
|
|
|
| SF1002型電動操作器 |
|
|

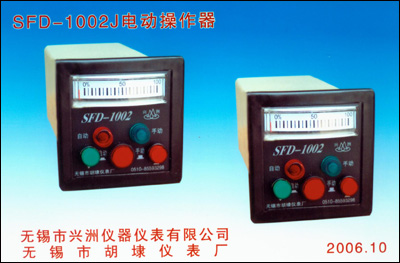

SFD-1002J電動操作器 |
|
|
SFD-1002型電動操作器是電動單元組合儀表中的輔助單元儀表。與其它儀表配合可實現自動調節和手動控制工作狀態，并由“自動→手動”或由“手動→自動”工況的無擾動切換。在自動調節或手動操作時有調節單元和閥位開關指示。對自動調節系統可實現“中途限位”。
操作器分為：SFD-1002型（原DFD-05型）
SFD-1002/1型（原DFD-09型）
SFD-1002/2型（原DFD-07型）
技術參數和性能：
調節器輸入信號：Ⅱ型0～10mA Ⅲ型4～20mA·DC
位置反饋信號輸入：Ⅱ型0～10mA Ⅲ型4～20mA·DC
跟蹤電壓輸出：Ⅱ型0～10V Ⅲ型1～5V·DC
開關觸點容量：220V，5A
上下限位：上限 Ⅱ型5～10mA Ⅲ型12～20mA·DC
下限 Ⅱ型0.3～5mA Ⅲ型4～12mA·DC
電源電壓：220V 50Hz
環境溫度：0～+50℃
環境濕度：10～70％
| 型 號 |
SFD-1002
（DFD-05） |
SFD-1002/1
（DFD-09） |
SFD-1002/2
（DFD-07） |
備注 |
| 外形尺寸 |
80×80×250 |
80×160×265 |
|
| 開孔尺寸 |
75+1×75+1 |
75+1×152+1 |
| 儀表重量 |
1Kg | |
| 對外接線端子： |
|
|
| 注：SDF-1002、SFD-1002/1型操作器不接9、10、13端子。 |
|
|
|
| |
SFD-1002J型(手操器)電動操作器主要實現手動操作控制電動執行機構以滿足控制系統的不同要求，可實現“中途限位”。 結構簡單，操作方便。
操作器分為：SFD-1002J型
SFD-1002J/1型（帶“中途限位”）
SFD-1002J/2型（帶“中途限位”）
技術參數和性能：
閥位指示：Ⅱ型0～10mA Ⅲ型4～20mA·DC
開關觸點容量：220V AC，5A
上下限位：上限 Ⅱ型5～10mA Ⅲ型12～20mA·DC
下限 Ⅱ型0.3～5mA Ⅲ型4～12mA·DC
電源電壓：220V 50Hz
環境溫度：0～+50℃
環境濕度：10～70％
| 型 號 |
SFD-1002J |
SFD-1002J/1 |
SFD-1002J/2 |
| 外形尺寸 |
80×80×200 |
80×160×265 |
80×120×290 |
| 開孔尺寸 |
75+1×75+1 |
75+1×152+1 |
75+1×113+1 |
| 儀表重量 |
1Kg |
| 備 注 |
|
帶“中途限位”加X | | 發布人：001 |
|
|
|
|
|
|
|
|
|
