LXQ系列壓變中性點用消諧電阻器簡介

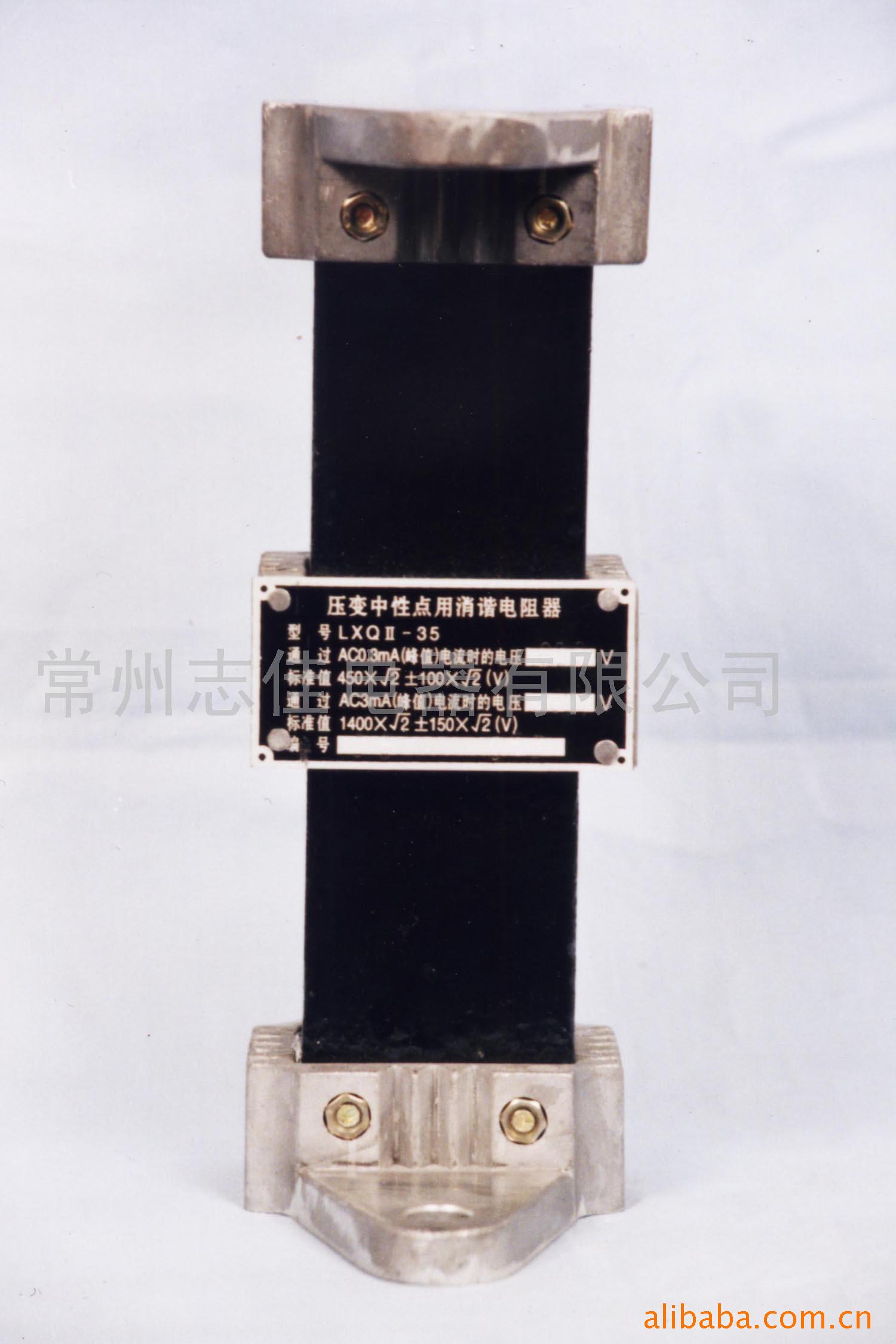

壓變用LXQⅡ型、LXQ(D)Ⅱ型消諧電阻器(簡稱LⅡ型電阻器)，是安裝在6～35KV電磁式電互感器(簡稱壓變)一次繞組YO結線中性點與地之間的非線性電阻器,起阻尼與限流的作用。
如果6～35KV發、變電站所在電網中性點不接地,其母線上的YO接線的電磁式壓變一次繞組,成為中性點不接地電網對地的唯一金屬通道,因此電網相對地電容的充、放電途徑,必然通過壓變一次繞組,這種慢變過程使壓變鐵芯深度飽和,因此在電網接地消失時,會在壓變一次繞組中出現數安培幅值的涌流,將壓變0.5A熔絲熔斷,您選用LXQⅡ型電阻器,這種現象將不再發生。LXQⅡ型電阻器能有效限制壓變一次繞組的涌流,而安裝在壓變一次側的電子消諧器不能限制這種涌流。如果涌流發生時將一次開口三角短路,只會增大涌流幅值,因此已按裝LXQⅡ型電阻器的壓變,建議將開口三角用短路方法消諧的電子式消諧器停用。在母線空載或出線較少時,發生相對地電壓不穩定,您選用LXQⅡ型電阻器,這種現象將會大大減少, LXQⅡ型電阻器的電阻值能有效抑制壓變引起的鐵磁諧振。由于電阻器是安裝在壓變中性點與地之間,即壓變的零序回路中,絲毫不影響接在壓變二次線間的電壓測量和電能計量,只對接在壓變零序回路中相對地電壓值的測量有少許影響,而此電壓值是作為相對地絕緣的觀察,這種少許影響一般也是能夠接受的。
LXQⅡ型電阻器是在LXQ型消諧電阻器的基礎上作了較多的改進。
改進之一是采用了交流峰值參數表征其電氣性能,交流參數直接反映了電阻器在交流電路中的各種工況。
改進之二是對35KV壓變用電阻器電器參數作了較大的修改使其具有更強的阻尼和限流能力。
改進之三是增加了一個可供用戶選用的附件(三次諧波濾波器),可大大降低壓變開口測量的三次諧波電壓。
|
